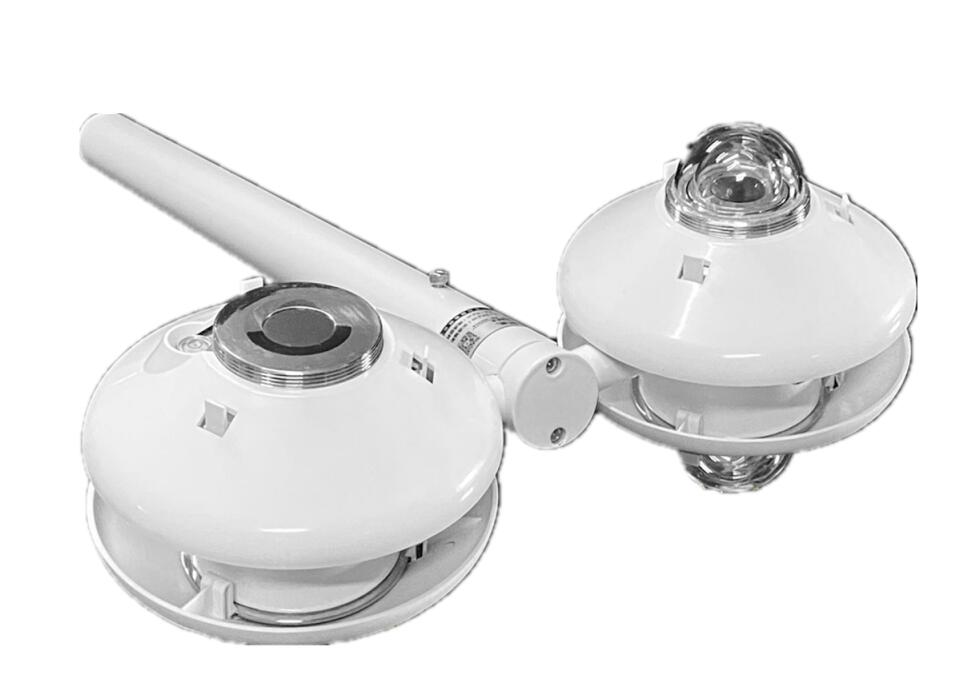

NSR4净辐射表/四分量辐射传感器

NSR4净辐射传感器由天空（包括太阳和大气）向下投射的和由地表（包括土壤、植物、水面）向上投射的全波段辐射量之差。
       NSR4净辐射传感器采用符合ISO 9060:2018 Class C级标准的短波辐射表作为短波辐射传感器，同时还配有2个长波辐射传感器。仪器采用全新设计的结构外形，4个辐射传感器与仪器本身有机整合为一体，外形更加小巧、轻便，为用户的使用带来更多的方便。
       NSR4四分量辐射仪内置Pt-100铂电阻温度传感器，用于测量仪器的内部温度，对所测量的辐射数据进行补偿修正，从而使测量数据更加准确、可靠。主要用于科学级能量平衡和表面通量研究，是科研级的理想仪器。同时在气象、光伏、园艺、农业和工业等领域也得到了广泛的使用。

       四分量辐射仪输出数据：短波总辐射DR、短波反射辐射UR、长波辐射DLR、长波反射辐射ULR、全波辐射DR+DLR、净辐射Rn、短波反射率Albedo和表体温度Ta

四分量辐射仪技术参数
输出：5个输出，上短波辐射、下短波辐射、上长波辐射、下长波辐射和表体温度
光谱范围：短波300~3000nm
                  长波3500~45000nm
测量范围：短波：0-2000W/m2
                  长波：-1000~+1000W/m2
灵敏度：7~14μV/W/m2（短波）
               2~10μV/W/m2长波）
响应时间：≤15秒（63%）；≤30秒（95%）
非线性误差：±3.5％
非稳定性（年变化）：±2.5％
温度响应：±2％(-20℃～+40℃)
余弦响应：≤±5％(太阳高度角10°时)
***精度：≤±5％
视角：短波辐射传感器180o，长波辐射传感器向下150o，长波辐射传感器向上150o
辐射表内置的温度传感器：PT-100 铂电阻
工作环境：-35℃~+80℃，0~100%RH
标准电缆长度：6m
防护等级：IP67
重量：4..5kg

四分量辐射仪计算方法：
      净辐射=（短波表正瞬时值-短波表反瞬时值）+（长波表正辐射瞬时值-长波表反辐射瞬时值）

     注释：①短波辐射表瞬时值（W/m2 ）=辐射表输出（mV）×1000/辐射表灵敏度
                ②长波辐射表瞬时值（W/m2 ）=长波表体辐射瞬时值（W/m2 ）+5.66961×10^-8×（273.16+补偿温度）⁴
                    长波表体辐射瞬时值（W/m2 ）=辐射表输出（mV）×1000/辐射表灵敏度
                    补偿温度（℃）=（补偿温度输出阻值（Ω）-100）/0.385
